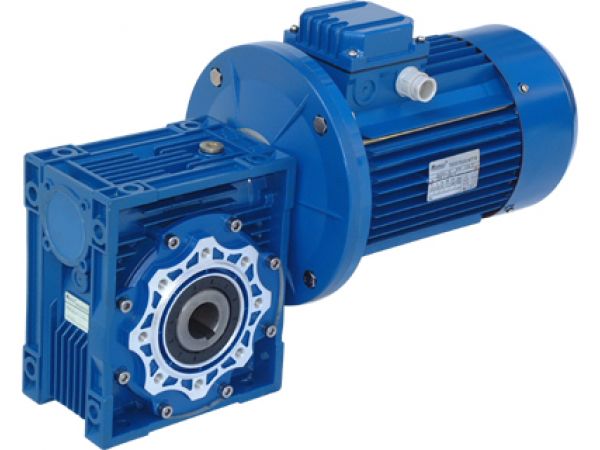

Редуктор NMRV 030
Мотор редуктор NMRV 030 является первым типоразмером мотор редукторов в линейке редукторов типа NMRV. Агрегатируется электродвигателями 0.06kw, 0.09kw, 0.12kw, 0.18kw Корпус редуктора NMRV 030: литой алюминиевый сплав. Цвет редуктора синий или серебристый.
Вал редуктора хромированная сталь
Возможные типы исполнения:
АS1 односторонний вал на правую сторону
АS2 односторонний вал на левую сторону
АВ двусторонний вал на обе стороны
Таблица подбора мотор редуктора NMRV 030 по частоте вращения электродвигателя и передаточному числу
| Мотор редуктор NMRV 030 | Частота вращения электродвигателя /обороты на выходе | ||
| Передаточное число I=7.5 | 2800/373 | 1400/187 | 900/120 |
| Передаточное число I=10 | 2800/280 | 1400/140 | 900/90 |
| Передаточное число I=15 | 2800/187 | 1400/93 | 900/60 |
| Передаточное число I=20 | 2800/140 | 1400/70 | 900/45 |
| Передаточное число I=25 | 2800/112 | 1400/56 | 900/36 |
| Передаточное число I=30 | 2800/93 | 1400/47 | 900/30 |
| Передаточное число I=40 | 2800/ 70 | 1400/35 | 900/23 |
| Передаточное число I=50 | 2800/ 56 | 1400/28 | 900/18 |
| Передаточное число I=60 | 2800/ 47 | 1400/23 | 900/15 |
| Передаточное число I=80 | 2800/ 35 | 1400/18 | 900/11 |
| Передаточное число I=100 | 2800/ | 1400/ | 900/ |
Вариант обозначения мотор редуктора NMRV030 при заказе:
NMRV - 030 - 30 - 47 - 0,37 - B3
NMRV - тип мотор-редуктора
030 - типоразмер (межосевое расстояние в мм)
30 - передаточное отношение
47 - частота вращения выходного вала, об/мин
0,06 - мощность двигателя, кВт
B3 - вариант исполнения мотор-редуктора
Таблица подбора электродвигателя по передаточному числу мотор редуктора NMRV 030
| Мотор редуктор NMRV 030 | Частота вращения электродвигателя /мощность электродвигателя | ||
| Передаточное число I=7.5 | 2800/0,09 0,18 0,25 | 1400/0,06 0,09 0,12 0,18 | 900/ |
| Передаточное число I=10 | 2800/0,09 0,18 0,25 | 1400/ 0,06 0,09 0,12 0,18 | 900/ |
| Передаточное число I=15 | 2800/0,09 0,18 0,25 | 1400/ 0,06 0,09 0,12 0,18 | 900/ |
| Передаточное число I=20 | 2800/0,09 0,18 0,25 | 1400/0,06 0,09 0,12 0,18 | 900/ |
| Передаточное число I=25 | 2800/0,09 0,18 0,25 | 1400/0,06 0,09 0,12 0,18 | 900/ |
| Передаточное число I=30 | 2800/0,09 0,18 0,25 | 1400/0,06 0,09 0,12 0,18 | 900/ |
| Передаточное число I=40 | 2800/0,09 0,18 | 1400/0,06 0,09 0,12 | 900/ |
| Передаточное число I=50 | 2800/0,09 | 1400/0,06 0,09 0,12 | 900/ |
| Передаточное число I=60 | 2800/0,09 | 1400/0,06 0,09 | 900/ |
| Передаточное число I=80 | 2800/0,09 | 1400/0,06 | 900/ |
| Передаточное число I=100 | 2800/ | 1400/ | 900/ |
Габаритные и присоединительные размеры
