Редуктор NMRV 150
Мотор редуктор NMRV 150 является первым типоразмером мотор редукторов в линейке редукторов типа NMRV. Агрегатируется электродвигателями 0.12kw, 0.18kw, 0.25kw, 0.37kw, 0.55kw, 0.75kw, 1.1kw, 1.5kw 2.2kw, 3.0kw, 4.0kw, 5.5kw, 7.5kw Корпус редуктора NMRV 150: чугун. Цвет редуктора синий или серебристый.
Вал редуктора хромированная сталь
Возможные типы исполнения:
АS1 односторонний вал на правую сторону
АS2 односторонний вал на левую сторону
АВ двусторонний вал на обе стороны
Таблица подбора мотор редуктора NMRV 150 по частоте вращения электродвигателя и передаточному числу
| Мотор редуктор NMRV 150 | Частота вращения электродвигателя /обороты на выходе | ||
| Передаточное число I=7.5 | 2800/373 | 1400/187 | 900/120 |
| Передаточное число I=10 | 2800/280 | 1400/140 | 900/90 |
| Передаточное число I=15 | 2800/187 | 1400/93 | 900/60 |
| Передаточное число I=20 | 2800/140 | 1400/70 | 900/45 |
| Передаточное число I=25 | 2800/112 | 1400/56 | 900/36 |
| Передаточное число I=30 | 2800/93 | 1400/47 | 900/30 |
| Передаточное число I=40 | 2800/ 70 | 1400/35 | 900/23 |
| Передаточное число I=50 | 2800/ 56 | 1400/28 | 900/18 |
| Передаточное число I=60 | 2800/ 47 | 1400/23 | 900/15 |
| Передаточное число I=80 | 2800/ 35 | 1400/18 | 900/11 |
| Передаточное число I=100 | 2800/28 | 1400/14 | 900/9 |
Вариант обозначения мотор редуктора NMRV150 при заказе:
NMRV - 150 - 10 - 140 - 15 - B3
NMRV - тип мотор-редуктора
150 - типоразмер (межосевое расстояние в мм)
10 - передаточное отношение
140 - частота вращения выходного вала, об/мин
15 - мощность двигателя, кВт
B3 - вариант исполнения мотор-редуктора
Таблица подбора электродвигателя по передаточному числу мотор редуктора NMRV 150
| Мотор редуктор NMRV 150 | Частота вращения электродвигателя /мощность электродвигателя | ||
| Передаточное число I=7.5 | 2800/0,75 1,1 1,5 | 1400/7,5 | 900/ 0,55 0,75 |
| Передаточное число I=10 | 2800/0,75 1,1 1,5 | 1400/ 5,5 7,5 | 900/0,37 0,55 0,75 |
| Передаточное число I=15 | 2800/ 0,75 1,1 1,5 | 1400/ 5,5 7,5 | 900/0,37 0,55 0,75 |
| Передаточное число I=20 | 2800/ 0,55 0,75 1,1 | 1400/5,5 7,5 | 900/0,25 0,37 0,55 0,75 |
| Передаточное число I=25 | 2800/ 0,37 0,55 0,75 | 1400/3,0 4,0 5,5 7,5 | 900/0,25 0,37 0,55 |
| Передаточное число I=30 | 2800/0,37 0,55 0,75 | 1400/3,0 4,0 5,5 7,5 | 900/0,25 0,37 0,55 |
| Передаточное число I=40 | 2800/0,18 0,37 0,55 | 1400/2,2 3,0 4,0 5,5 7,5 | 900/0,25 0,37 |
| Передаточное число I=50 | 2800/0,18 0,37 0,55 | 1400/2,2 3,0 4,0 | 900/ 0,25 0,37 |
| Передаточное число I=60 | 2800/0,37 0,55 | 1400/ 2,2 3,0 4,0 | 900/0,12 0,18 0,25 0,37 |
| Передаточное число I=80 | 2800/0,18 0,25 0,37 | 1400/1,1 1,5 2,2 3,0 | 900/0,12 0,18 0,25 |
| Передаточное число I=100 | 2800/0,18 0,25 | 1400/1,1 1,5 | 900/0,12 0,18 |

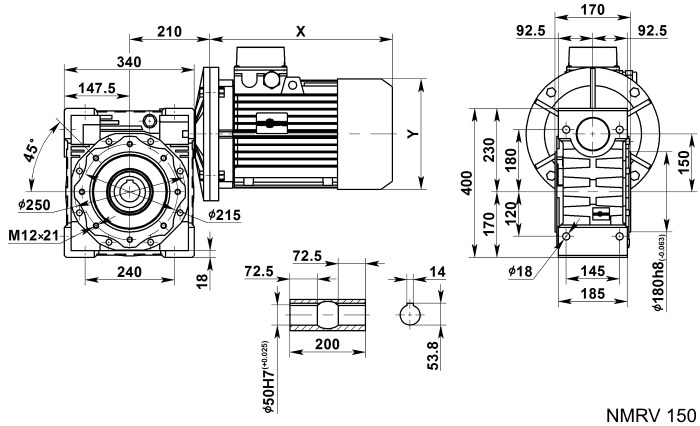

Габаритные присоеденительные размеры редукторов NMRV 150
