Редуктор NMRV 075
Мотор редуктор NMRV 075 является пятым типоразмером мотор редукторов в линейке редукторов типа NMRV. Агрегатируется электродвигателями 0.25kw, 0.37kw, 0.55kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3.0kw, 4.0kw. Корпус редуктора NMRV 075: литой алюминиевый сплав. Цвет редуктора синий или серебристый.
Вал редуктора хромированная сталь
Возможные типы исполнения:
АS1 односторонний вал на правую сторону
АS2 односторонний вал на левую сторону
АВ двусторонний вал на обе стороны
Таблица подбора мотор редуктора по частоте вращения электродвигателя и передаточному числу
|
Мотор редуктор NMRV 075 |
Частота вращения электродвигателя /обороты на выходе |
||
|
Передаточное число I=7.5 |
2800/373 |
1400/186 |
900/120 |
|
Передаточное число I=10 |
2800/280 |
1400/140 |
900/90 |
|
Передаточное число I=15 |
2800/187 |
1400/93 |
900/60 |
|
Передаточное число I=20 |
2800/140 |
1400/70 |
900/45 |
|
Передаточное число I=25 |
2800/112 |
1400/56 |
900/36 |
|
Передаточное число I=30 |
2800/93 |
1400/47 |
900/30 |
|
Передаточное число I=40 |
2800/70 |
1400/35 |
900/23 |
|
Передаточное число I=50 |
2800/56 |
1400/28 |
900/18 |
|
Передаточное число I=60 |
2800/47 |
1400/23 |
900/15 |
|
Передаточное число I=80 |
2800/35 |
1400/18 |
900/11 |
|
Передаточное число I=100 |
2800/28 |
1400/14 |
900/9 |
Вариант обозначения мотор редуктора NMRV075 при заказе:
NMRV - 075 - 50 - 28 - 0,75
NMRV - тип мотор-редуктора
075 - типоразмер (межосевое расстояние в мм)
50 - передаточное отношение
28 - частота вращения выходного вала, об/мин
Таблица подбора электродвигателя по передаточному числу мотор редуктора NMRV 075
|
Мотор редуктор NMRV 075 |
Частота вращения электродвигателя /мощность электродвигателя |
||
|
Передаточное число I=7.5 |
2800/2.2 3.0 4.0 |
1400/2.2 3.0 4.0 |
900/1,5 |
|
Передаточное число I=10 |
2800/1.5 2.2 3.0 4.0 |
1400/1.1 1.5 2.2 3.0 |
900/1.1 1.5 |
|
Передаточное число I=15 |
2800/1.5 2.2 |
1400/1.1 1.5 |
900/0.75 1.1 1.5 |
|
Передаточное число I=20 |
2800/1.5 2.2 |
1400/1.1 1.5 |
900/0.75 1.1 |
|
Передаточное число I=25 |
2800/1.1 1.5 2.2 |
1400/0.75 1.1 1.5 |
900/0.75 1.1 |
|
Передаточное число I=30 |
2800/1.1 1.5 2.2 |
1400/0.75 1.1 1.5 |
900/0.55 0.75 1.1 |
|
Передаточное число I=40 |
2800/1.1 1.5 |
1400/0.55 0.75 1.1 |
900/0.55 0.75 |
|
Передаточное число I=50 |
2800/1.1 1.5 |
1400/0.55 0.75 |
900/0.37 0.55 0.75 |
|
Передаточное число I=60 |
2800/0,75 1.1 1.5 |
1400/0.37 0.55 0.75 |
900/0.37 0.55 0.75 |
|
Передаточное число I=80 |
2800/0,55 |
1400/0.25 0.37 0.55 |
900/0,25 0.37 0.55 |
|
Передаточное число I=100 |
2800/0,55 0.75 |
1400/0.25 0.37 0.55 |
900/0,25 0.37 0.55 |

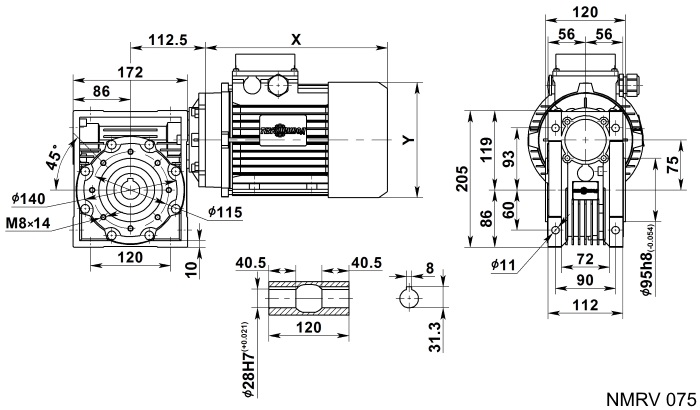

Габаритные присоеденительные размеры редукторов NMRV 075
