Редуктор NMRV 090
Мотор редуктор NMRV 090 является шестым типоразмером мотор редукторов в линейке редукторов типа NMRV. Агрегатируется электродвигателями 0.37kw, 0.55kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3.0kw, 4.0kw Корпус редуктора NMRV 090: литой алюминиевый сплав. Цвет редуктора синий или серебристый.
Вал редуктора хромированная сталь
Возможные типы исполнения:
АS1 односторонний вал на правую сторону
АS2 односторонний вал на левую сторону
АВ двусторонний вал на обе стороны
Таблица подбора мотор редуктора NMRV 090 по частоте вращения электродвигателя и передаточному числу
| Мотор редуктор NMRV 090 | Частота вращения электродвигателя /обороты на выходе | ||
| Передаточное число I=7.5 | 2800/373 | 1400/187 | 900/120 |
| Передаточное число I=10 | 2800/280 | 1400/140 | 900/90 |
| Передаточное число I=15 | 2800/187 | 1400/93 | 900/60 |
| Передаточное число I=20 | 2800/140 | 1400/70 | 900/45 |
| Передаточное число I=25 | 2800/112 | 1400/56 | 900/36 |
| Передаточное число I=30 | 2800/93 | 1400/47 | 900/30 |
| Передаточное число I=40 | 2800/ 70 | 1400/35 | 900/23 |
| Передаточное число I=50 | 2800/ 56 | 1400/28 | 900/18 |
| Передаточное число I=60 | 2800/ 47 | 1400/23 | 900/15 |
| Передаточное число I=80 | 2800/ 35 | 1400/18 | 900/11 |
| Передаточное число I=100 | 2800/28 | 1400/14 | 900/9 |
Вариант обозначения мотор редуктора NMRV090 при заказе:
NMRV - 090 - 100 - 9 - 0,55 - B3
NMRV - тип мотор-редуктора
090 - типоразмер (межосевое расстояние в мм)
100 - передаточное отношение
9 - частота вращения выходного вала, об/мин
0,55 - мощность двигателя, кВт
B3 - вариант исполнения мотор-редуктора
Таблица подбора электродвигателя по передаточному числу мотор редуктора NMRV 090
| Мотор редуктор NMRV 090 | Частота вращения электродвигателя /мощность электродвигателя | ||
| Передаточное число I=7.5 | 2800/3,0 4,0 | 1400/2,2 3,0 4,0 | 900/ 2,2 |
| Передаточное число I=10 | 2800/3,0 4,0 | 1400/ 12,2 3,0 4,0 | 900/1,5 2,2 |
| Передаточное число I=15 | 2800/2,2 | 1400/ 2,2 3,0 4,0 | 900/1,5 2,2 |
| Передаточное число I=20 | 2800/2,2 | 1400/1,5 2,2 3,0 4,0 | 900/1,5 2,2 |
| Передаточное число I=25 | 2800/2,2 | 1400/1,5 2,2 3,0 | 900/1,1 1,5 |
| Передаточное число I=30 | 2800/2,2 | 1400/1,5 2,2 3,0 | 900/1,1 1,5 |
| Передаточное число I=40 | 2800/2,2 | 1400/1,1 1,5 | 900/0,75 1,1 1,5 |
| Передаточное число I=50 | 2800/1,5 2,2 | 1400/0,75 1,1 1,5 | 900/ 0,75 1,1 |
| Передаточное число I=60 | 2800/1,5 | 1400/ 0,75 1,1 1,5 | 900/0,75 1,1 |
| Передаточное число I=80 | 2800/0,75 1,1 | 1400/0,55 0,75 | 900/0,37 |
| Передаточное число I=100 | 2800/0,75 1,1 | 1400/0,55 0,75 | 900/0,37 |

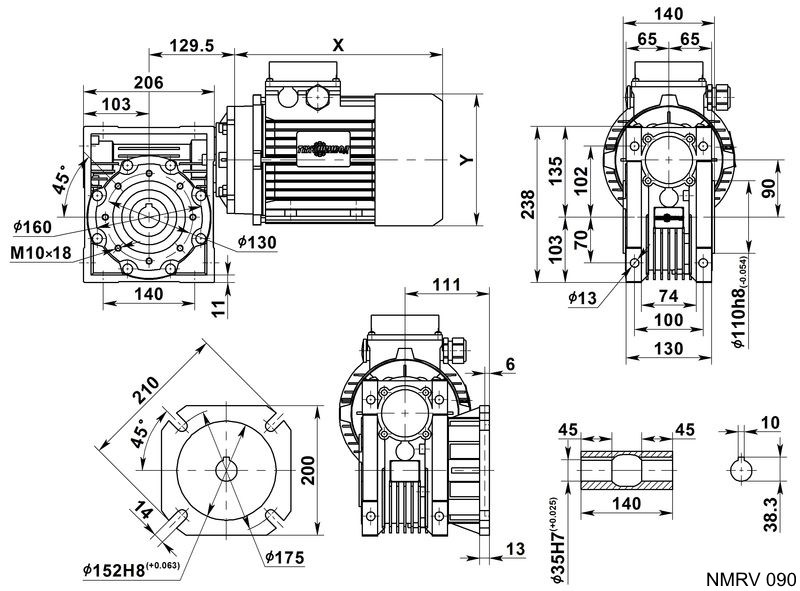

ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКТОРА NMRV 090
